Консольные насосы типа К — это надежные промышленные насосы для перекачивания чистой воды в системах водоснабжения, отопления и технологических процессах.
Ключевые характеристики и параметры
В таблице ниже приведены основные параметры популярных моделей консольных насосов типа К, которые помогут вам сориентироваться в выборе.
|
Типоразмер |
Подача, м³/ч |
Напор, м |
NPSHr, м |
Частота вращения, об/мин |
Мощность насо- са номин., кВт |
КПД, % |
Давление на входе, кгс/см², не более |
Мощность двиг., кВт |
Масса насоса, кг, не более |
|
К 50-32-125 |
12,5 |
20 |
2 |
2900 |
1,1 |
58 |
3,5 |
2,2 |
29 |
|
К 50-32-125а |
12 |
18 |
1,04 |
57 |
3,5 |
1,5 |
|||
|
К 50-32-125б |
12 |
16 |
0,8 |
56 |
3,5 |
1,1 |
|||
|
К 65-50-125 |
25 |
20 |
2 |
1,9 |
71 |
3,5 |
3/2,2 |
31 |
|
|
К 65-50-125а |
23 |
16 |
1,64 |
70 |
3,5 |
2,2 |
|||
|
К 65-50-125б |
21 |
14 |
1,1 |
69 |
3,5 |
1,5 |
|||
|
К 65-50-160 |
25 |
32 |
2 |
3,2 |
62 |
3,5 |
5,5 |
37 |
|
|
К 65-50-160а |
23 |
28 |
2,7 |
61 |
3,5 |
4 |
|||
|
К 65-50-160б |
22 |
25 |
2,2 |
60 |
3,5 |
3 |
|||
|
К 80-50-200 |
50 |
50 |
2,5 |
9,87 |
65 |
3,5 |
15 |
50 |
|
|
К 80-50-200а |
46 |
44 |
8,3 |
64 |
3,5 |
11 |
|||
|
К 80-50-200б |
42,5 |
38 |
6,46 |
63 |
3,5 |
7,5 |
|||
|
К 80-65-160 |
50 |
32 |
2,5 |
5,66 |
72 |
6 |
7,5 |
40 |
|
|
К 80-65-160а |
47 |
28 |
4,7 |
69 |
6 |
7,5/5,5 |
|||
|
К 80-65-160б |
42 |
23 |
3,4 |
68 |
6 |
4 |
|||
|
К 100-65-200 |
100 |
50 |
3,6 |
17,9 |
75 |
6 |
30/22 |
85 |
|
|
К 100-65-200а |
95 |
45 |
15,5 |
68 |
6 |
18,5 |
|||
|
К 100-65-200б |
90 |
41 |
13,5 |
67 |
6 |
15 |
|||
|
К 100-65-250 |
100 |
80 |
4 |
30,3 |
75 |
3,5 |
45 |
87 |
|
|
К 100-65-250а |
93 |
70 |
24,9 |
69 |
3,5 |
37 |
|||
|
К 100-65-250б |
86 |
59 |
19,3 |
68 |
3,5 |
30 |
|||
|
К 100-65-315 |
100 |
125 |
3,5 |
51,6 |
67 |
3,5 |
75 |
130 |
|
|
К 100-65-315а |
94 |
110 |
42,8 |
66 |
3,5 |
55 |
|||
|
К 100-65-315б |
88 |
97 |
35,5 |
65 |
3,5 |
45 |
|||
|
К 100-80-160 |
100 |
32 |
3,5 |
11,2 |
73 |
6 |
15 |
62 |
|
|
К 100-80-160а |
90 |
26 |
9,16 |
70 |
6 |
11 |
|||
|
К 100-80-160б |
84 |
22 |
6,95 |
69 |
6 |
7,5 |
|||
|
К 125-80-200 |
160 |
50 |
4 |
28,3 |
77 |
3,5 |
37 |
94 |
|
|
К 125-80-200а |
150 |
44 |
23,7 |
76 |
3,5 |
30 |
|||
|
К 125-80-200б |
138 |
37,5 |
19 |
75 |
3,5 |
22 |
|||
|
К 150-125-250 |
200 |
20 |
3 |
1450 |
13,5 |
79 |
3,5 |
18,5 |
121 |
|
К 150-125-250а |
190 |
18 |
11,6 |
75 |
3,5 |
15 |
|||
|
К 150-125-250б |
170 |
15 |
8,8 |
74 |
3,5 |
11 |
|||
|
К 150-125-315 |
200 |
32 |
2,5 |
1450 |
21,8 |
78 |
3,5 |
37/30 |
125 |
|
К 150-125-315а |
190 |
29 |
18,3 |
77 |
3,5 |
22 |
|||
|
К 150-125-315б |
177 |
25 |
15,1 |
76 |
3,5 |
22/18,5 |
|||
|
К 200-150-250 |
315 |
20 |
4 |
25,9 |
65 |
3,5 |
37 |
124 |
|
|
К 200-150-250а |
290 |
16 |
22,2 |
60 |
3,5 |
30/22 |
|||
|
К 200-150-250б |
272 |
15 |
18,9 |
58 |
3,5 |
22 |
|||
|
К 200-150-315м |
400 |
32 |
3,5 |
42,5 |
82 |
3,5 |
55 |
186 |
|
|
К 200-150-315 |
315 |
32 |
36,6 |
81 |
3,5 |
45 |
|||
|
К 200-150-315а |
290 |
26 |
31,5 |
80 |
3,5 |
37 |
|||
|
К 200-150-400 |
380 |
50 |
3,5 |
63,8 |
68 |
3,5 |
90 |
202 |
|
|
К 200-150-400а |
340 |
40 |
46,6 |
65 |
3,5 |
75 |
|||
|
К 200-150-400б |
315 |
34,5 |
37 |
64 |
3,5 |
45 |
|||
|
Примечания: 1. Значения основных параметров указаны при работе электронасосов на воде с температурой 20 °С и плотностью 1000 кг/м3. 2. Максимально допустимые отклонения по параметрам: для подачи - ±8 %; для напора - ±5 %; для КПД - 7 %. |
|||||||||
Назначение и области применения
Насосы типа К предназначены для перекачивания чистой технической воды (кроме морской) с pH=6–9, содержащей не более 0.1–1% твердых включения размером до 0.2 мм.
Основные сферы применения:
- Коммунальное хозяйство (ЖКХ):системы холодного и горячего водоснабжения, муниципальные водоканалы.
- Промышленность:обеспечение технологических процессов на предприятиях, включая металлургию и нефтепереработку.
- Теплоэнергетика:циркуляция воды на ТЭС и АЭС, системы отопления.
- Сельское и дачное хозяйство:водоснабжение поселков и орошение угодий.
- Пожаротушение:системы пожаротушения для гражданских и промышленных объектов.
Особенности и преимущества
- Прочная конструкция:Проточная часть (корпус, рабочее колесо) изготавливается из серого чугуна СЧ20, а вал — из стали 35–3ГП.
- Гибкость в настройке:Наличие исполнений с обточенными рабочими колесами (а, б, в) позволяет точно подобрать параметры насоса под требования вашей системы.
- Универсальность по температуре:В зависимости от типа уплотнения насосы могут работать с жидкостями от -10°C до +140°C:
- 0°C до +85°C— с одинарным сальниковым уплотнением.
- 0°C до +105°C— с двойным сальниковым уплотнением.
- 0°C до +140°C— с торцевым уплотнением.
- Удобство обслуживания:Корпус насоса имеет собственные опорные лапы, что позволяет проводить разборку и обслуживание без отсоединения трубопроводов.
- Соответствие стандартам:Конструкция насосов соответствует международному стандарту ISO 2858.
Устройство и принцип работы

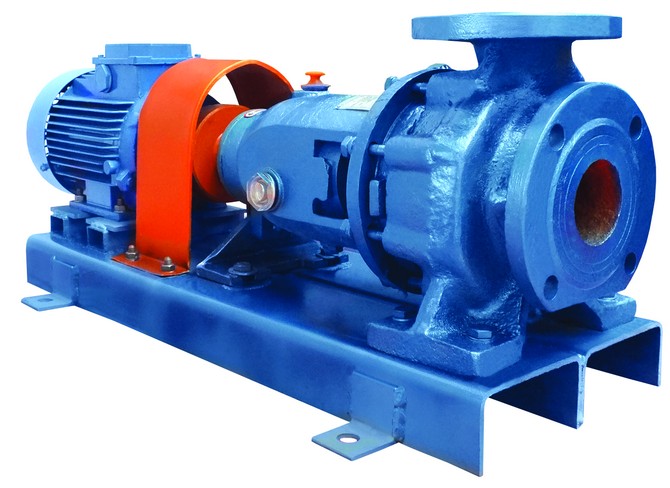

Консольный насос типа К — это центробежный, горизонтальный, одноступенчатый насос. Электродвигатель и насос смонтированы на общей раме и соединены через упругую муфту. Подвод жидкости осуществляется по оси вращения, а отвод — вертикально вверх. Перекачивание среды происходит за счет центробежной силы, создаваемой вращающимся рабочим колесом закрытого типа.
Как расшифровать маркировку?
Для маркировки К 80-50-200а-С-УХЛ4:
- К— тип насоса (консольный).
- 80— диаметр всасывающего патрубка в мм.
- 50— диаметр напорного патрубка в мм.
- 200— номинальный диаметр рабочего колеса в мм.
- а— уменьшенный диаметр рабочего колеса (обточка).
- С— тип уплотнения (сальниковое).
- УХЛ4— климатическое исполнение.
Для маркировки К 45/30:
- К— консольный.
- 45— номинальная подача в м³/ч.
- 30— номинальный напор в метрах.
